环保高温胶双壁管

产品介绍】
环保高温胶双壁管由辐射交联聚烯烃材料和热熔胶共挤制造而成,外层聚烯烃绝缘、阻燃、理化电气性能优异,内层热熔胶具有缓冲机械应变性能和密封性强等特点。带胶双壁热缩管主要功能是绝缘、密封、防水、防腐、防漏气等,带胶双壁热缩管广泛应用于各类线束、电线电缆和金属管棒等的密封绝缘、防水防腐,等很多行业和领域。

【产品特点】
    收缩温度:80℃-150℃
工作温度:-45℃-125℃
不需要移开连接器就可以方便修补损伤的绝缘层
可选用EVA热熔胶或聚酰胺(PA)热熔胶
高收缩比3:1、4:1可用作非规则形状物件的绝缘和密封保护
符合RoHS、REACH等环保要求
聚烯烃外层技术指标
性能 指标 测试方法/条件
拉伸强度 ≥10.4MPa ASTM D 2671
断裂伸长率 ≥300% ASTM D 2671
热老化后拉伸强度 ≥7.3MPa 158℃×168h
热老化后断裂伸长率 ≥100% 158℃×168h
轴向变化率 -8%~+8% ASTM D 2671
阻燃性 非阻燃 -
击穿强度 ≥15kV/mm IEC 60243
体积电阻率 ≥1014Ω.cm IEC 60093
热熔胶内层技术指标
性能 指标 测试方法/条件
软化点 95±5℃ ASTM E 28
吸水率 <0.5% ASTM D 570
剥离强度(胶对PE) ≥120N/25mm ASTM D 1000
剥离强度(胶对铝) ≥80N/25mm ASTM D 1000

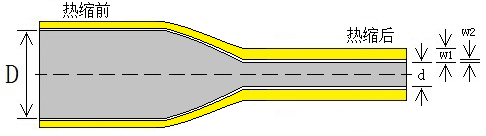

带胶双壁热缩管结构示意图

3:1带胶双壁热缩管规格表
规格 供货内径D(mm) 全缩后尺寸(mm) 标准包装
内径d 平均总壁厚w1 胶层壁厚w2 (米/盘,米/根)
Φ2.4 ≥2.4 ≤0.80 0.90±0.15 0.35±0.10 200
Φ3.2 ≥3.2 ≤1.00 0.95±0.15 0.40±0.10 200
Φ4.8 ≥4.8 ≤1.60 1.10±0.15 0.40±0.10 100
Φ6.4 ≥6.4 ≤2.20 1.20±0.15 0.45±0.10 100
Φ7.9 ≥7.9 ≤2.70 1.35±0.15 0.50±0.10 100
Φ9.5 ≥9.5 ≤3.20 1.45±0.20 0.50±0.15 50
Φ12.7 ≥12.7 ≤4.20 1.70±0.20 0.50±0.15 25
Φ15.0 ≥15.0 ≤5.20 1.80±0.20 0.55±0.15 25
Φ19.1 ≥19.1 ≤6.30 2.00±0.20 0.55±0.15 25
Φ25.4 ≥25.4 ≤8.50 2.10±0.25 0.55±0.15 25
Φ30.0 ≥30.0 ≤10.2 2.20±0.25 0.60±0.15 1.22
Φ39.0 ≥39.0 ≤13.5 2.40±0.25 0.60±0.15 1.22
Φ50.0 ≥50.0 ≤17.0 2.70±0.25 0.80±0.15 1.22
Φ64.0 ≥64.0 ≤21.0 3.00±0.30 0.80±0.20 1.22
Φ76.0 ≥76.0 ≤25.0 3.00±0.30 1.00±0.20 1.22
Φ90.0 ≥90.0 ≤30.0 3.00±0.30 1.00±0.20 1.22
Φ100 ≥100 ≤34.0 3.00±0.30 1.00±0.20 1.22
Φ125 ≥125 ≤42.0 3.00±0.30 1.00±0.15 1.22
4:1带胶双壁热缩管规格表
规格 供货内径D(mm) 全缩后尺寸(mm) 标准包装
内径d 平均总壁厚w1 胶层壁厚w2 (米/盘,米/根)
Φ4.0 ≥4.0 ≤1.00 1.00±0.15 0.40±0.15 200
Φ6.0 ≥6.0 ≤1.50 1.10±0.15 0.40±0.15 100
Φ8.0 ≥8.0 ≤2.00 1.20±0.15 0.50±0.15 100
Φ12.0 ≥12.0 ≤3.00 1.40±0.15 0.50±0.15 25
Φ16.0 ≥16.0 ≤4.00 1.70±0.15 0.60±0.15 25
Φ20.0 ≥20.0 ≤5.00 2.00±0.25 0.60±0.15 25
Φ24.0 ≥24.0 ≤6.00 2.10±0.25 0.60±0.15 25
Φ32.0 ≥32.0 ≤8.00 2.40±0.25 0.70±0.15 1.22
Φ52.0 ≥52.0 ≤13.0 2.40±0.25 0.70±0.15 1.22
注:可按顾客要求订制特殊尺寸及包装
